Was ist ein Matrix-Diagramm?

Matrizen dienen der tabellarischen Gegenüberstellung, z.b. für den Vergleich von Produkten und deren Eigenschaften. Vom Diagramm bis zu einer simplen Tabelle gibt es einen fließenden Übergang.

Das dargestellte Beispiel verwendet als Tabelleneinträge nur graphische Elemente (für ja, nein, zum Teil). Sobald auch noch Zahlen oder Texte in der Tabelle auftauchen, spricht man normalerweise nicht mehr von einem Diagramm.

Wie erstellt man Matrix-Diagramme?

Eine Matrix ist leicht mit Standardprodukten wie Microsoft Excel herzustellen. Wirklich elegant und blitzschnell geht es natürlich auch in diesem Fall mit Visio. Möchten Sie Ihre Daten erst mit Hilfe von Profilen ausknobeln oder umgekehrt, nach der Erstellung in Profilform nutzen können, dann bietet sich das Erfolgsmethoden-System an.

Beispiel

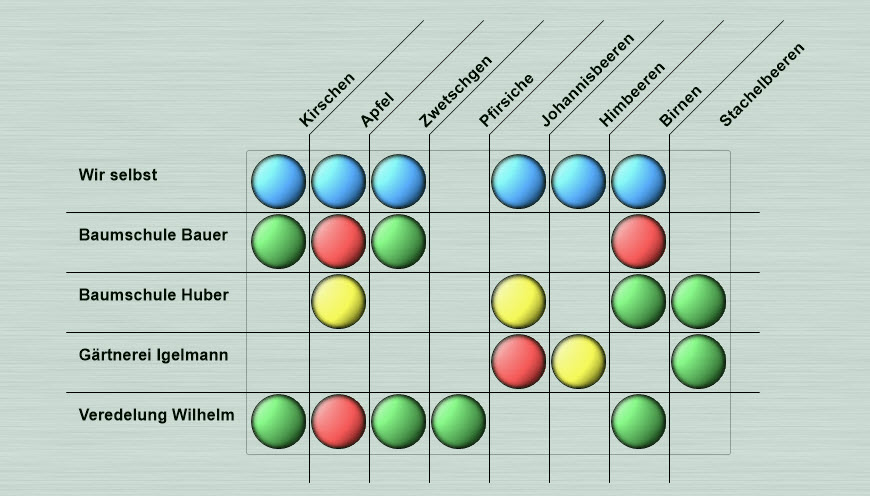

Eine Matrix läßt sich für praktisch jede zweidimensionale Gegenüberstellung verwenden. Im grünen Beispiel dargestellt ist eine Mehrpunktkonkurrentenmatrix (siehe Porter, Wettbewerbsvorteile). Diese wird benutzt, um festzustellen, wo man mit diversifizierten Wettbewerbern in mehreren Produktbereichen im Wettbewerb steht. Ein schwarzer Kreis zeigt eine Wettbewerbssituation. Leere Kreise zeigen für die nähere Zukunft zusätzlich erwarteten Wettbewerb.

Im praktischen Gebrauch findet man Matrix-Diagramme häufig als Grundlage strategischer Überlegungen oder für Entscheidungen in einem komplexen Umfeld (z.B. für ein Produkt, einen Standort, etc)

Beispiel Kundennutzen:

Ein pfiffiges Strategie-Buch, "Der blaue Ozean als Strategie" nutzt beim Herausschälen konkurrenzarmer Geschäftsmöglichkeiten u.a. eine Käufer-Nutzen_Matrix. Ihre praktische Umsetzung könnte aussehen wie hier mit umgesetzt: Mit Farben (Bewertung nach Schulnoten) und Größe (Wichtigkeit für den Kunden) sind hier mehr Möglichkeiten als in Vision realisiert. Zusätzlich sind die Daten unmittelbar in Profilform umsetzbar. Und was noch viel wichtiger ist: Das System erlaubt unmittelbar in der Analyse bereits die Planung der praktischen Konsequenzen...

	Matrizen lassen auch bei zweidimensionaler Darstellung eine dritte oder vierte Dimension der Information zu. Z.B. könnte man im abgebildeten Beispiel die Schärfe des Wettbewerbs bei einem bestimmten Eintrag durch einen mehr oder weniger tief rot gefärbten Punkt darstellen. Weitere Informationen ließen sich, wie ansatzweise verwirklicht, durch Formvarianten darstellen.
Eine Matrix sieht sehr simpel aus, verbirgt aber einen hohen Informationsgehalt und zählt daher zu den wichtigsten Hilfsmitteln einer Entscheidungsvorbereitung. Es lohnt sich daher oft, diesen Diagrammtyp zu verwenden. Das Beispiel links zeigt, dass man dabei auch durchaus abwechseln kann. Es gibt zum Beispiel bei dem Diagrammgenerator aus dem Strategie-Teil von meineZIELE interessante und sehr einfache Möglichkeiten, Bildinformationen mit einzubinden. Siehe auch meineZIELE Strategie Ein großer Vorteil dieser Darstellungsweise wird sichtbar, wenn man ein Matrix-Diagramm mit dem Projektor auf die Leinwand bringt: Da der Informationsgehalt groß ist, können viele Zusammenhänge diskutiert werden, ohnen dabei ein einziges Mal das Bild zu wechseln. Die Teilnehmer der Besprechung gewöhnen sich an die Darstellungsweise und das Verständnis ist höher als bei einer Abfolge mehrerer unterschiedlicher Bilder. Wenn, wie in diesem Fall, keine "Folie" erstellt wird, sondern in einem interaktiven Prozess die Inhalte verändert werden, erreicht das Verständnis und die Mitwirkung der Beteiligten eine ganz andere Ebene als bei einer "Präsentation".
